수중 축류 펌프는 어떻게 고유량 물 전달을 향상합니까?

기사 개요

엔지니어, 계약자, 지방자치단체, 산업 운영자 및 농업 프로젝트 소유자에게 대유량 펌프를 선택하는 것은 단순히 사용 가능한 가장 큰 모터를 선택하는 문제가 아닙니다. 펌핑 시스템은 필요한 유량, 총 동적 수두, 수질, 작동 환경, 설치 구조, 전원 공급 장치 및 예상 사용률과 일치해야 합니다.

• 축류 펌핑의 수력학적 역할을 이해합니다.
• 수중 구조가 펌프장 설계를 단순화할 수 있는 이유를 확인하십시오.
• 실제 프로젝트 조건에 따라 펌프 용량을 평가합니다.
• 적절한 계획을 통해 설치 및 유지 관리 위험을 줄입니다.
• 적합한 재료, 보호 시스템 및 모니터링 기능을 선택하십시오.
• 펌프 구성을 물 전달 용도와 일치시키십시오.

수중 축류 펌프란 무엇입니까?

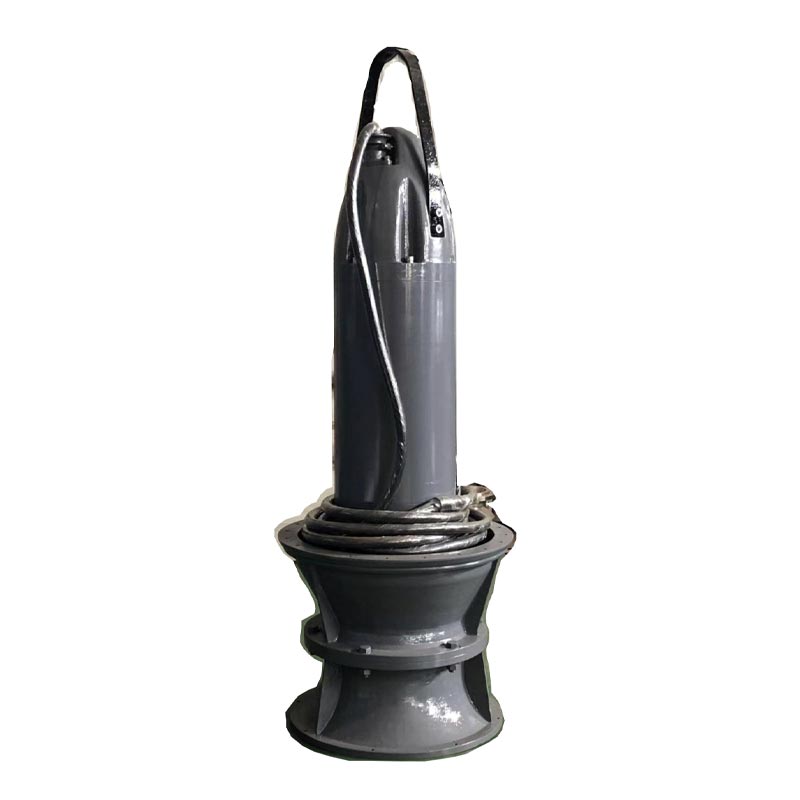

A 수중 축류 펌프주로 상대적으로 낮은 리프팅 헤드를 통해 대량의 물을 이동시키도록 설계된 대용량 펌핑 기계입니다. 일반적으로 방사형 물 이동에 의존하는 기존 원심 펌프와 달리 축류 펌프는 프로펠러형 임펠러를 사용하여 물을 펌프 샤프트에 실질적으로 평행하게 이동시킵니다.

이러한 유압 구성은 프로젝트에 고압보다는 높은 유량이 필요할 때 축류 기술을 특히 적합하게 만듭니다. 일반적인 예로는 홍수 배수, 관개 수로, 빗물 펌핑, 냉각수 순환, 강물 이동 및 도시 배수가 있습니다.

"잠수정"이라는 단어는 설치 배열을 설명합니다. 펌프와 전기 모터가 하나의 장치로 결합되어 수면 아래에서 작동합니다. 이는 별도로 설치된 펌프 및 모터 어셈블리와 관련된 많은 기계적 정렬 요구 사항을 제거합니다.

최신 수중 축류 장비에는 밀봉된 모터, 기계적 밀봉, 누출 감지, 권선 온도 모니터링, 베어링 온도 모니터링 및 제어 캐비닛 보호 기능이 통합되어 있습니다. 이러한 기능은 운영자가 불필요한 수동 개입을 줄이면서 수중에서 작동하는 장비를 관리하는 데 도움이 됩니다.

펌핑 시스템의 작동 방식

작동 과정은 물이 펌프 흡입구로 들어갈 때 시작됩니다. 모터는 샤프트와 프로펠러형 임펠러를 회전시켜 물을 펌프를 통해 배출 통로로 이동시키는 축방향 유압력을 생성합니다.

모터가 물속에 잠겨 있기 때문에 주변 물이 열 방출에 도움이 될 수 있습니다. 모터 온도 관리는 전기 장비 신뢰성에 중요한 요소이기 때문에 이는 긴 작동 주기 동안 특히 중요합니다.

또한 통합 구성으로 인해 표면 장착형 모터와 수중 펌프 사이에 길게 노출된 샤프트가 필요하지 않습니다. 외부 기계식 변속기 구성요소가 적다는 것은 정렬 관련 문제가 적고 설치 배열이 더 콤팩트하다는 것을 의미할 수 있습니다.

1. 물이 흡입 구역으로 들어갑니다.유압식 설계는 물을 회전하는 임펠러 쪽으로 유도합니다.
2. 모터는 임펠러를 구동합니다.전기 에너지는 회전 역학 에너지로 변환됩니다.
3. 임펠러는 축 추력을 생성합니다.많은 양의 물이 펌프 통로를 통해 밀려납니다.
4. 물이 배출구쪽으로 이동합니다.흐름은 출구 채널, 파이프 또는 펌핑 스테이션 시스템으로 향합니다.
5. 보호 시스템은 작동을 모니터링합니다.센서는 비정상적인 누출, 온도 조건 또는 기타 작동 위험을 식별할 수 있습니다.

실제 유압 성능은 임펠러 형상, 회전 속도, 블레이드 구성, 펌프 직경, 물 상태, 시스템 헤드 및 작동 지점에 따라 달라집니다. 따라서 펌프는 모터 출력만으로 선택하기보다는 항상 검증된 성능 데이터를 바탕으로 선택해야 합니다.

주요 구성품 및 구조

신뢰할 수 있는 수중 축류 펌프는 임펠러와 모터 그 이상입니다. 그 성능은 유압 구성 요소, 전기 보호, 밀봉 시스템, 베어링, 케이블 및 지지 설치 구조 간의 상호 작용에 따라 달라집니다.

현대식 펌핑 프로젝트의 주요 장점

프로젝트 소유자는 제한된 설치 공간, 건설 비용 상승, 수위 변동, 유지 관리 접근의 어려움, 대량의 물을 신속하게 제거해야 하는 필요성 등 실제적인 문제에 직면하는 경우가 많습니다. 적절하게 선택된 수중 축류 펌프는 이러한 여러 가지 문제를 동시에 해결할 수 있습니다.

1. 저양정 대유량

축류 구성은 필요한 헤드가 비교적 적당한 대용량 이동에 자연스럽게 적합합니다. 이는 높은 배출 압력보다 처리량이 더 중요한 배수 및 물 이동 업무에 효과적인 선택이 됩니다.

2. 컴팩트한 설치

펌프와 모터는 하나의 수중 어셈블리에 통합되어 있습니다. 이는 지상 기계의 양을 줄이고 전반적인 펌핑 스테이션 배열을 단순화할 수 있습니다.

3. 단순화된 기계적 설치

기존 펌프 시스템에서는 별도의 펌프와 모터 구성 요소 사이에 세심한 정렬이 필요할 수 있습니다. 통합된 수중 장치는 설치 중에 정렬해야 하는 외부 기계 인터페이스의 수를 줄입니다.

4. 효과적인 모터 냉각

주변 물은 상당한 열 전달 매체를 제공합니다. 따라서 적절하게 설계된 수중 모터는 연속 작동 중에 효과적인 냉각을 달성할 수 있습니다.

5. 낮은 작동 소음

수중 작동은 자연스럽게 기계적 소음의 상당 부분을 차단합니다. 이는 도시 배수 스테이션, 지하 시설 및 인구 밀집 지역 근처에 위치한 시설에 유리할 수 있습니다.

6. 변동하는 수위에 대한 더 나은 적응

홍수 조절 및 배수 시설에서는 수위 변화가 자주 발생합니다. 수중 구성은 기존의 수중 장비가 홍수 위험에 노출되는 경우 특히 실용적일 수 있습니다.

7. 잠재적으로 낮은 토목 건축 요건

컴팩트한 펌프 배열은 특정 펌핑 스테이션에 필요한 구조적 공간을 줄일 수 있습니다. 실제 건설 비용 절감은 프로젝트 형상, 토목 설계, 배출 장치 배열 및 현지 설치 조건에 따라 달라집니다.

일반적인 애플리케이션

축류 펌핑의 다양성으로 인해 이 기술은 도시, 산업, 농업 및 환경 수자원 관리 프로젝트 전반에 걸쳐 유용합니다.

적용 적합성은 항상 실제 액체 특성을 기준으로 확인되어야 합니다. 온도, pH, 부유 물질, 부식성 구성 요소, 잔해 및 기타 오염 물질은 재료 선택 및 작동 신뢰성에 영향을 미칠 수 있습니다.

펌프 선택의 핵심 요소

필요한 유량에 따라서만 펌프를 선택하는 것은 시스템 성능 저하의 가장 일반적인 원인 중 하나입니다. 사양을 확정하기 전에 전체 유압 및 작동 환경을 평가해야 합니다.

유압 계산에서는 공칭 값에 의존하기보다는 실제 시스템 곡선을 고려해야 합니다. 가장 좋은 작동 지점은 일반적으로 과도한 스로틀링, 불안정한 작동, 진동 또는 불필요한 에너지 소비 없이 펌프가 필요한 작업을 제공할 수 있는 지점입니다.

수중 축류 펌프 대 기존 펌프 장치

수중 및 기존 펌핑 시스템 모두 적절하게 설계되면 안정적인 물 전달을 제공할 수 있습니다. 차이점은 주로 장비 설치 방법과 모터, 펌프, 냉각 및 지원 인프라 배열 방법에 있습니다.

올바른 선택은 사이트에 따라 다릅니다. 표면 접근이 용이하고 수두가 매우 높거나 특정 공정 요구 사항이 중요한 경우에는 기존 펌프가 여전히 선호될 수 있습니다. 수중 축류 구성은 고유량, 낮은 수두, 컴팩트한 구조 및 변동하는 수위가 프로젝트의 핵심 요구 사항인 경우 특히 매력적입니다.

설치 고려 사항

아무리 잘 설계된 펌프라도 흡입배열이나 토출시스템이 잘못 구성되면 성능이 저하될 수 있으므로 올바른 설치가 필수적입니다.

1. 설치 챔버를 검사합니다.펌프에 들어갈 수 있는 건축 잔해 및 이물질을 제거하십시오.
2. 흡기 형상을 확인하십시오.흡입구는 펌프로 안정적이고 균일한 흐름을 제공해야 합니다.
3. 최소 침수 확인:펌프는 제조업체가 지정한 수위에서 작동해야 합니다.
4. 전원 케이블을 보호하십시오:날카로운 굽힘, 마모, 통제되지 않은 움직임 및 기계적 손상을 방지하십시오.
5. 적절한 리프팅 장비를 사용하십시오.수중 장치는 무거울 수 있으므로 리프팅 지점과 장비의 등급을 올바르게 지정해야 합니다.
6. 전기적 보호를 확인하십시오.시동 전 접지, 과부하 보호, 누전 감시, 제어 기능을 확인하세요.
7. 회전 및 시운전 조건을 확인하십시오.펌프를 정상 작동 상태로 전환하기 전에 제조업체의 시운전 절차를 따르십시오.

흡기 디자인은 특별한 주의를 기울일 가치가 있습니다. 유입 조건이 좋지 않으면 소용돌이, 불균일한 하중, 난기류 또는 공기와 잔해의 과도한 연행이 발생할 수 있습니다. 이러한 조건은 유압 성능을 저하시키고 진동이나 마모를 증가시킬 수 있습니다.

유지 관리 및 신뢰성 관행

수중 장비는 까다로운 환경을 위해 설계되었지만 수중 작동이 유지 관리를 무시할 수 있다는 의미는 아닙니다. 전기 절연체, 씰, 베어링, 유압 부품 및 케이블을 보호하려면 예방 검사가 여전히 필요합니다.

실질적인 유지 관리 프로그램에는 다음이 포함되어야 합니다.

• 제조사의 유지보수 절차에 따라 모터 절연 상태를 점검하십시오.
• 전원 케이블의 절단, 마모 또는 열화 여부를 검사합니다.
• 누출 감지 신호 및 기계적 밀봉 상태를 모니터링합니다.
• 모터 권선 및 베어링 온도 추세를 확인합니다.
• 임펠러 블레이드에 침식, 부식, 오염 또는 물리적 손상이 있는지 검사합니다.
• 비정상적인 진동, 소음, 전류 소모 및 흐름 변화를 확인합니다.
• 흡입 스크린을 검사하고 쌓인 잔해물을 제거합니다.
• 점진적인 성능 저하를 식별하기 위해 운영 기록을 검토합니다.

성능 모니터링은 대규모 설치에 특히 유용합니다. 유량 감소와 함께 전력 소비가 점진적으로 증가하는 것은 유압 오염, 임펠러 손상, 시스템 저항 증가 또는 의도한 작동 지점에서 벗어난 작동을 나타낼 수 있습니다.

일반적인 작동 문제 및 해결 방법

지나오테를 고려하는 이유는 무엇입니까?

지나오테대용량 물 이동, 컴팩트한 설치 및 신뢰할 수 있는 수중 작동이 중요한 응용 분야를 위한 수중 펌핑 솔루션에 중점을 두고 있습니다. 수중 축류 펌프 제품은 도시 배수, 홍수 조절, 관개, 산업 용수 시스템, 광산 배수, 조선소 프로젝트 및 전력 관련 물 응용 분야와 같은 까다로운 물 관리 환경에 적합합니다.

제품 접근 방식은 펌프와 모터를 통합된 수중 어셈블리로 결합합니다. 구성 및 프로젝트 요구 사항에 따라 보호 기능에는 밀봉된 모터 구조, 기계적 밀봉 배열, 누출 감지, 권선 온도 모니터링 및 베어링 온도 모니터링이 포함될 수 있습니다.

지나오테는 또한 축류 요구 사항과 혼합 흐름 요구 사항을 구분합니다. 축류 구성은 일반적으로 고유량, 낮은 수두 작업에 적합한 반면, 프로젝트에 더 큰 수두 용량과 다양한 유압 특성이 필요한 경우 혼합 흐름 설계를 고려할 수 있습니다.

프로젝트 조달에 있어 가장 유용한 출발점은 단순히 펌프 모델을 요청하는 것이 아닙니다. 대신 공급업체에 필요한 유량, 수두, 액체 온도, 수질, 고형물 함량, 설치 깊이, 전원 공급 장치, 작동 일정 및 설치 배열을 제공하십시오. 이 정보를 통해 공급업체는 유압 의무를 평가하고 보다 적절한 구성을 권장할 수 있습니다.

자주 묻는 질문

1. 수중축류펌프는 주로 어떤 용도로 사용되나요?

주로 상대적으로 낮은 수두에서 대량의 물을 이동하는 데 사용됩니다. 일반적인 응용 분야로는 홍수 조절, 도시 배수, 관개, 산업용수 이송, 냉각수 순환, 광산 배수, 강 또는 호숫가 펌프장 등이 있습니다.

2. 축류 펌프와 혼합 흐름 펌프의 주요 차이점은 무엇입니까?

축류 펌프는 주로 물을 샤프트와 평행하게 이동시키며 일반적으로 고유량 및 저수두에 최적화되어 있습니다. 혼합 흐름 펌프는 축방향 및 반경방향 유압 특성을 결합하고 적합한 응용 분야에서 더 큰 헤드 성능을 제공할 수 있습니다.

3. 수중 축류 펌프가 수중에서 지속적으로 작동할 수 있습니까?

예, 적절하게 설계된 수중 장치는 수중 작업용으로 고안되었습니다. 그러나 지속적인 작동은 제조업체가 지정한 수위, 온도, 전기, 유압 및 환경 제한 내에서 유지되어야 합니다.

4. 수중펌프에서 모터 냉각이 중요한 이유는 무엇입니까?

전기 모터는 작동 중에 열을 발생시킵니다. 모터가 물속에 잠겨 있기 때문에 주변 물이 효과적인 열 전달을 제공할 수 있습니다. 따라서 필요한 침수 및 작동 조건을 유지하는 것은 열 신뢰성에 중요합니다.

5. 펌프를 선택하기 전에 어떤 수질 조건을 확인해야 합니까?

최소한 액체 온도, pH, 부유 물질, 밀도, 부식성 성분, 연마 입자, 섬유 및 잔해를 평가하십시오. 이러한 요소는 유압 성능, 재료 선택, 씰 수명 및 유지 관리 요구 사항에 영향을 미칩니다.

6. 수중펌프는 별도의 모터가 필요한가요?

아니요. 수중 펌핑 장치의 특징 중 하나는 모터와 펌프가 단일 어셈블리에 통합되어 있다는 것입니다. 이는 펌프와 모터를 별도로 장착하는 것에 비해 기계적 설치를 단순화할 수 있습니다.

7. 시간이 지나도 펌프 효율을 어떻게 유지할 수 있습니까?

정기적인 검사, 성능 모니터링, 흡기 청소, 임펠러 검사, 전기 테스트, 밀봉 점검, 진동 또는 온도 모니터링은 심각한 고장이 발생하기 전에 악화를 식별하는 데 도움이 될 수 있습니다.

8. 수중 축류 펌프가 홍수 조절 프로젝트에 적합합니까?

예. 대용량, 저수두 물 전달은 축류 펌핑의 일반적인 사용 사례입니다. 수중 배치는 수위 변동이 심하고 표면 장착 장비에 추가 보호가 필요한 위치에서도 실용적일 수 있습니다.

9. 올바른 펌프 모델을 어떻게 선택해야 합니까?

필요한 흐름과 총 수두부터 시작한 다음 액체 특성, 설치 깊이, 작동 주기, 전원 공급 장치, 흡기 조건 및 제어 요구 사항을 평가합니다. 최종 선택은 제조업체의 검증된 성능 데이터와 프로젝트별 계산을 기반으로 해야 합니다.

10. 견적을 요청할 때 어떤 정보를 제공해야 합니까?

필요한 흐름, 수두, 액체 특성, 수온, 최소 및 최대 수위, 설치 방법, 전기 공급, 작동 시간 및 특수 모니터링 또는 재료 요구 사항을 제공합니다. 자세한 정보는 장비 선택 및 견적의 정확성을 향상시킵니다.

결론

A 수중 축류 펌프높은 배출수두 없이 대량의 물을 이송해야 하는 프로젝트를 위한 실용적인 솔루션입니다. 통합된 펌프 및 모터 구성은 설치를 단순화하고, 장비 설치 공간을 줄이고, 효과적인 모터 냉각을 지원하고, 까다로운 배수 및 물 이동 환경에 대한 강력한 접근 방식을 제공할 수 있습니다.

그러나 최상의 결과는 올바른 엔지니어링에 달려 있습니다. 장비를 선택하기 전에 유속, 총 수두, 흡입 조건, 수질, 작동 온도, 전기 공급, 침수 및 듀티 사이클을 모두 고려해야 합니다. 유압 성능과 장기적인 신뢰성을 유지하려면 적절한 설치와 예방 유지보수가 똑같이 중요합니다.

도시 배수, 홍수 조절, 관개, 산업용수 이송, 광산 배수, 냉각수 시스템 또는 기타 대용량 응용 분야의 경우,지나오테프로젝트 요구 사항에 맞는 수중 축류 펌프 솔루션을 제공할 수 있습니다. 흐름, 수두, 물 상태, 설치 세부 사항 및 운영 요구 사항을 기술 팀과 공유하여 적절한 구성을 식별하고 비용이 많이 드는 선택 오류를 방지하십시오.
