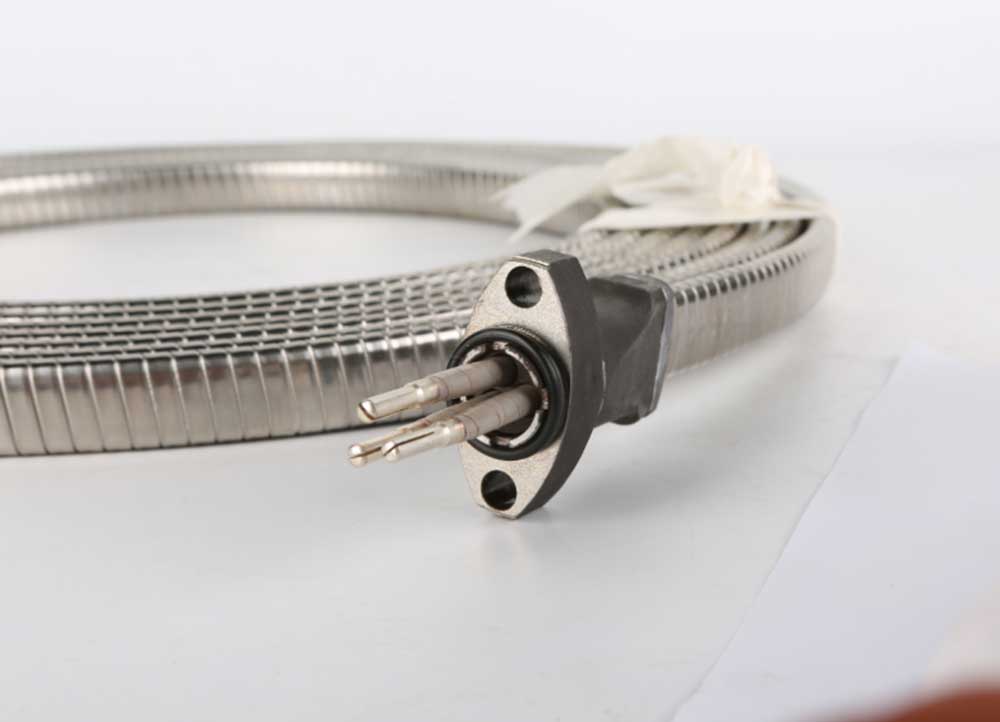

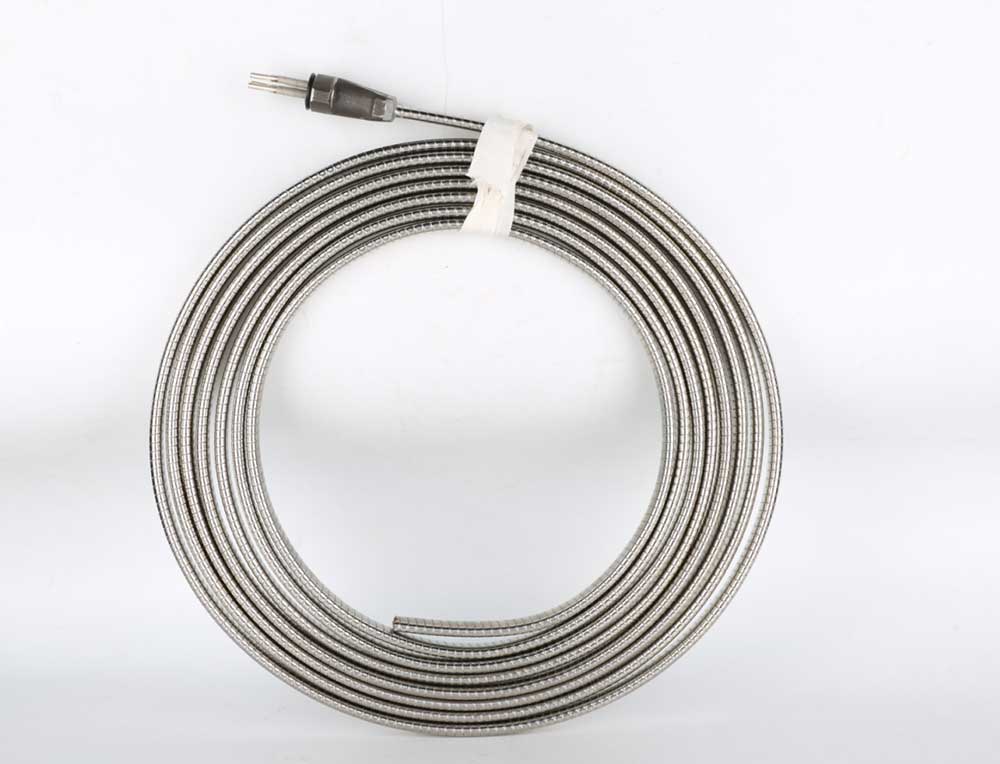

리드 케이블(플랫 미니어처 케이블, MLE)은 MLE 헤드와 케이블 본체의 두 가지 구성 요소로 구성됩니다. 수중전동펌프 전용 특수케이블로 수중모터의 회로를 펌프출구 상부로 배선하는데 주로 사용됩니다. 이 케이블은 수중전동펌프가 제한된 공간, 높은 주위온도, 높은 전류부하의 작동조건에서 케이싱 내부에서 작동하기 때문에 이러한 펌프에 맞게 맞춤 제작되었습니다. 구조적 설계 측면에서 MLE 헤드는 상처형(표준형)과 플러그인형(빠른 시공에 적합)의 두 가지 유형으로 구성됩니다.
국제 표준: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
국가 표준:GB/T 16750
산업 표준: API RP 11S1, API RP 11S5, API RP 11S6
기업 표준: AT-ST-007
●전체 치수가 작은 컴팩트한 구조
●고부하 전류
●고열 저항
●간편하고 안정적인 설치
● 내식성
| 시리즈 | 모터 리드선 사양 | (MLE의 테이프) | (MLE의 터그) | ||
| AWG시리즈 | 직경(mm) | 단면적(mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| AWG시리즈 | 단면적(mm2) | MLE 코어 수 | MLE 단일 와이어 공칭 직경(mm) | MLE 정격 전압 등급(kV) | MLE 작동 온도(℃/°F) |
| AWG7 | 10 | 3 | 3.67 | 3、4、5、6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |

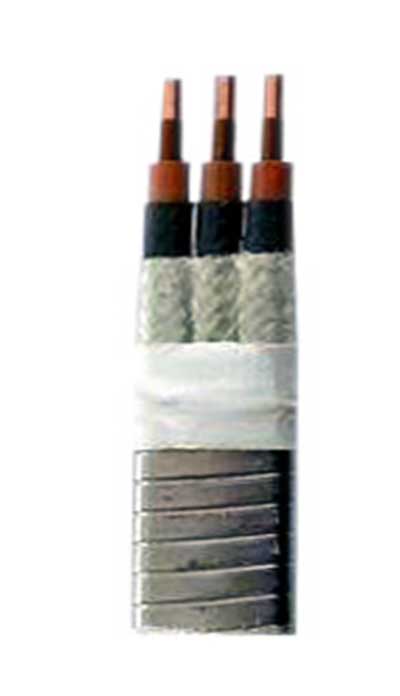

| 구성요소 이름 | 표준 재료 | 선택 자료 |
| MLE 헤드 | ||
| 패스너 | S-트림 | M-트림 |
| MLE 헤드 하우징 | HT200 | 봄 여름 시즌 |
| 고무 부품 | FPM | HSN, AFLAS |
| MLE | ||
| 1차 절연 | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| 재킷 | FC | 납 |
| 드리다 | 나일론 섬유 편조 | PTFE 테이프/나일론 섬유 브레이드PTFE 테이프/아라미드 섬유 브레이드 |
| 갑옷 | 스테인레스 스틸 스트립 | 아연 도금 강철 스트립, 모넬 스트립 |
A1: MLE 플랫 케이블은 수중 펌프용으로 특별히 설계된 전문 방수 수중 케이블입니다. 장기간 수중 작업 조건에 적합한 깊은 우물 펌프 및 하수 펌프의 수중 전원 공급 장치에 사용됩니다.
A2: MLE 플랫 케이블은 슬림하고 유연한 플랫 구조를 갖추고 있습니다. 좁은 우물 파이프를 쉽게 통과하고 뒤틀림과 돌출 손상을 방지하며 설치 공간을 절약하고 펌프 리프팅 및 하강 작업에 더 적합합니다.
A3: 그렇습니다. 고급 고무 방수 피복과 이음매 없는 절연층을 채택하여 IP68 완전 방수 등급에 도달했습니다. 노화 방지, 부식 방지, 방습 성능이 뛰어나 장기간 수중에서 안정적으로 사용할 수 있습니다.
대답4: 그렇습니다. 우리는 다양한 펌프 전력 및 프로젝트 요구 사항에 맞게 맞춤형 케이블 길이, 2/3/4 코어 사양 및 특수 내마모성 또는 부식 방지 외장을 지원합니다.
1. 직업적인 공장 힘:AOTE 천진 펌프 CO., LTD. 다년간의 생산 및 R&D 경험을 갖춘 전문 펌프 및 지원 모터 제조업체입니다. 성숙한 생산기술과 안정적인 제품 품질로 고품질 MLE 모터를 독자적으로 개발, 생산하고 있습니다.
2. 직업적인 주문 제조자:AOTE 천진 펌프 CO., LTD. MLE 수중 플랫 케이블 지원 생산을 전문으로 합니다. 풍부한 산업 경험을 바탕으로 당사는 모든 종류의 수중 펌프를 위한 전용 케이블 솔루션을 제공합니다.
3. 신뢰할 수 있는 품질 보증:모든 MLE 케이블은 고순도 구리 코어와 프리미엄 방수 소재를 사용합니다. 각 케이블은 배송 전 엄격한 침수, 절연 및 노화 테스트를 통과하여 안정적이고 안전한 작동을 보장합니다.
4. 높은 비용 효율성:당사의 MLE 플랫 케이블은 강력한 인장 저항과 긴 사용 수명을 특징으로 합니다. 향후 교체 및 유지 관리 비용을 크게 줄여 장기간 엔지니어링 및 상업적 사용에 이상적입니다.
5. 빠른 배송 및 완벽한 지원:빠른 배송을 지원하기 위해 표준 모델에 대한 충분한 재고를 보유하고 있습니다. 우리는 또한 모든 고객에게 전문적인 설치 지침과 빠른 판매 후 기술 지원을 제공합니다.
