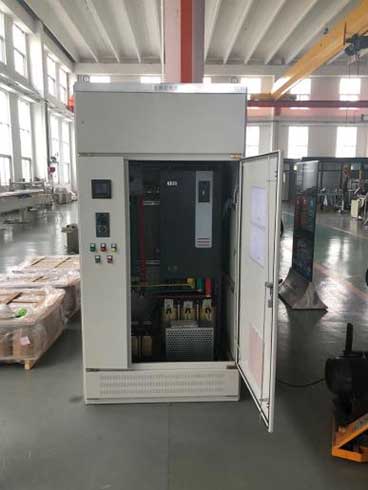

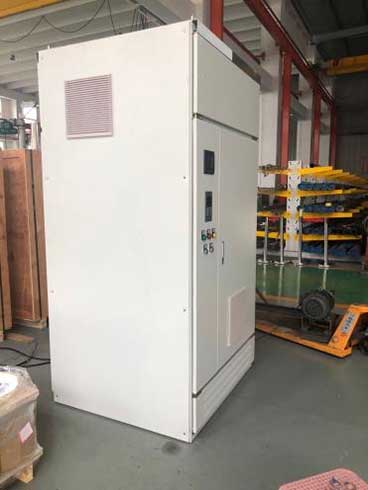

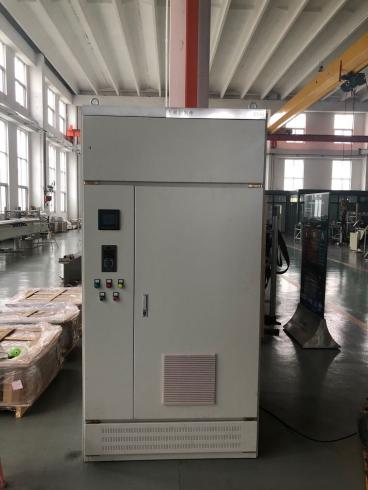

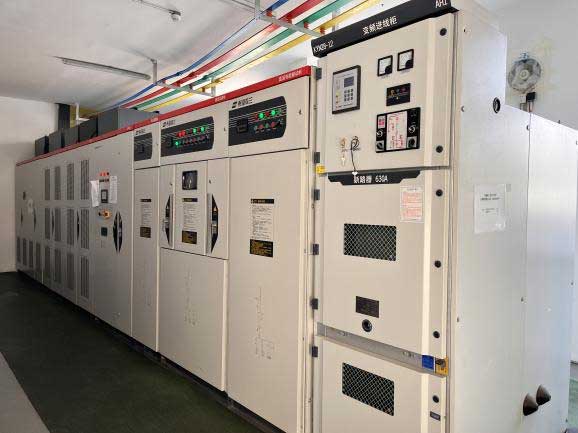

그만큼전기 제어 캐비닛ESP(Electric Submersible Pump) 유닛의 기동 및 정지를 제어하고, 운전상태를 감시 및 기록하며, 운전 중 이상상황 발생시 자동으로 전원차단 보호를 수행하는 전용장치입니다. 현재 전력 주파수 제어 캐비닛, 소프트 스타트 제어 캐비닛, 저전압 가변 주파수 제어 캐비닛, 중전압 가변 주파수 제어 캐비닛 등 4가지 유형의 제어 캐비닛이 일반적으로 사용됩니다.
국제 표준: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
국가 표준: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
산업 표준:API RP 11S1, API 14F
기업 표준: AT-ST-013
전원 전압 보호
3상 전류 보호
과부하 보호
저부하 보호
저전압 보호
지연된 시작
지연된 종료
현재 녹음
| 모델 및 사양 | 정격전류(A) | 정격전압(V) | A(너비) × B(깊이) × H(높이) |
| 1.2kV급 | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2.5kV급 | 50、80、100、120、150 | 2500 | 600×630×1700 |
| 3kV급 | 50、80、100、120、150 | 3000 | 600×630×1700 |
| 3.6kV급 | 50、80、100、120、150 | 3600 | 600×630×1700 |
| 모델 및 사양 | 정격전류(A) | 정격전압(V) | A(너비) × B(깊이) × H(높이) |
| 1.2kV급 | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2.3kV급 | 50、80、100、120、150 | 2300 | 600×630×1700 |
● 고도: 2000m 이하
● 주변 온도: -30℃/-22°F — +50°C/122°F
● 상대습도: 85% 이하
● 인화성, 폭발성 물질, 절연부식성 가스, 전도성 먼지가 없을 것
● 진동이 심하지 않고 수직경사가 5° 이하인 곳에 설치
| 아니요. | 매개변수 이름 | 데이터 |
| 1 | 정격 입력 전압 | 380V – 480V±10%,3P 380V – 480V ±10%, 3상 |
| 2 | 정격 입력 주파수 | 50Hz±10% |
| 3 | 출력 주파수 | 0~120Hz, 조정 가능 |
| 4 | 출력 주파수 분해능 | 0.01Hz |
| 5 | 제어 전원 전압 | AC220V |
| 6 | 정격 출력 전력 | 110kW~630kW |
| 7 | 정격 출력 전류 | 215A~1188A |
| 8 | 출력 전압 범위 | 0 - 입력 전압 |
| 9 | 정류기 유형 | 6 - 펄스 다이오드 정류기 |
| 10 | 인버터 트랜지스터 유형 | IGBT |
| 11 | 외부 통신 인터페이스 | RS485、RS232 |
| 12 | 외부 커뮤니케이션 모델 | 케이블 |
| 13 | 보호 기능 | 과부하, 부족 부하, 단락, 위상 손실, 과열 |
| 14 | 냉각방식 | 강제 공냉 |
| 15 | 입력 역률 | 0.98 |
| 16 | 능률 | >98% |
| 17 | 출력 필터 | 사인파 |
| 18 | 정격 듀티 사이클 | 마디 없는 |
| 19 | IP등급 / 보호등급 | IP23 |
| 20 | 과부하 용량 | 150% 정격 토크, 지속 시간 60초 |
| 21 | 작동 주변 온도 | -15 ℃ ~ 50 ℃ 5°C ~ 122°F |
| 22 | 보관/운송 온도 | -40 ℃ ~ 55 ℃ -40°F ~ 131°F |
| 23 | 주변 습도 | ≤95%(+20 ℃에서), 비응축 |
| 24 | 설치 고도 | 1000m 이하, 초과 시 용량 감소 필요 |
| 25 | 입력측 고조파 성분 | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | 입력측 고조파 함량 | <5% |
| 27 | 제어 모드 | 다점 V/F, 벡터 V/F |
| 28 | 입구 및 출구 배선 모드 | 상단 및 상단 아웃, 하단 및 하단 아웃 |
| 아니요. | 매개변수 이름 | 데이터 |
| 1 | 정격 입력 전압 | 380V – 690V ±10%, 3상 |
| 2 | 정격 입력 주파수 | 50Hz±10% |
| 3 | 출력 주파수 | 0~120Hz, 조정 가능 |
| 4 | 출력 주파수 분해능 | 0.01Hz |
| 5 | 제어 전원 전압 | AC 220V |
| 6 | 정격 출력 전력 | 110kW~900kW |
| 7 | 정격 출력 전류 | 202A~1535A |
| 8 | 출력 전압 범위 | 0 - 입력 전압 |
| 9 | 정류기 유형 | IGBT |
| 10 | 인버터 트랜지스터 유형 | IGBT |
| 11 | 외부 통신 인터페이스 | RS485、RS232 |
| 12 | 외부 통신 모드 | 광섬유 |
| 13 | 보호 기능 | 과부하, 부족부하, 단락, 결상, 과열 |
| 14 | 냉각방식 | 강제 공냉 |
| 15 | 입력 역률 | 0.98 |
| 16 | 능률 | >98% |
| 17 | 출력 필터 | 사인파 |
| 18 | 정격 듀티 사이클 | 마디 없는 |
| 19 | IP등급 / 보호등급 | IP23 |
| 20 | 과부하 용량 | 150% 정격 토크, 지속 시간 60초 |
| 21 | 작동 주변 온도 | -15 ℃ ~ 50 ℃ 5°C ~ 122°F |
| 22 | 보관/운송 온도 | -40 ℃ ~ 55 ℃ -40°F ~ 131°F |
| 23 | 주변 습도 | ≤95%(+20 ℃에서), 비응축 |
| 24 | 설치 고도 | 1000m 이하; 초과하는 경우 용량 감소 필요 |
| 25 | 입력측 고조파 성분 | 4% |
| 26 | 입력측 고조파 함량 | <5% |
| 27 | 제어 모드 | 다점 V/F, 벡터 V/F |
| 28 | 입구 및 출구 배선 모드 | 상단 및 상단 아웃, 하단 및 하단 아웃 |
| 아니요. | 매개변수 이름 | 데이터 |
| 1 | 정격 입력 전압 | 0.6KV -2.6KV±10% |
| 2 | 정격 입력 주파수 | 50Hz ± 10% |
| 3 | 출력 주파수 | 0 - 120Hz, 조정 가능 |
| 4 | 출력 주파수 분해능 | 0.01Hz |
| 5 | 제어 전원 전압 | AC 220V |
| 6 | 정격 용량 | 45kVA~300kVA |
| 7 | 냉각방식 | 강제 공냉 |
| 8 | 입력 역률 | >20% 부하에서 0.98 이상 |
| 9 | 정격 듀티 사이클 | 마디 없는 |
| 10 | IP등급 / 보호등급 | IP20 |
| 11 | 과부하 용량 | 1시간 동안 120%, 1분 동안 150% |
| 12 | 작동 주변 온도 | -15 ℃ ~ 50 ℃ 5°C ~ 122°F |
| 13 | 보관/운송 온도 | -40 ℃ ~ 55 ℃ -40°F ~ 131°F |
| 14 | 주변 습도 | ≤90%(+20 ℃에서), 비응축 |
| 15 | 설치 고도 | 1000m 이하; 초과하는 경우 용량 감소 필요 |
● 고도는 1000m를 초과해서는 안 됩니다. 고도가 1000m를 초과하면 용량 감소가 필요합니다.
●작동 주변 온도: -5 ℃ ~ +40 ℃, 일일 평균 온도는 +35 ℃ 이하, 주변 온도 변화는 5 ℃/h 이하입니다. 주변 온도가 허용 범위를 초과하는 경우 적절한 공조 장비를 갖추어야 합니다.
●주변 공기의 최대 상대 습도: ≤ 90%(20℃에서); +40 ℃에서 ≤ 50%.
●설치 기초는 진동이나 충격이 심하지 않아야 하며, 수직경사도가 5%를 넘지 않아야 합니다.
●사용 환경에는 전도성 먼지나 폭발성 먼지가 없어야 하며, 금속을 부식시키거나 절연체를 손상시키는 가스나 증기가 없어야 합니다.
●AC 입력 전원 공급 장치의 연속적인 전압 변동은 정격 값의 ±10%를 초과해서는 안 됩니다.
●AC 전력망의 주파수 변동 범위: 45Hz~55Hz, 주파수 변동률은 초당 ±1%를 초과하지 않습니다.
●환기가 잘 되는 실내에서만 사용하십시오. 장치 위와 주변의 간격은 ≥ 700mm여야 합니다.
●과전압, 저전압, 과전류, 결상, 단락 등의 보호 기능을 갖추고 있습니다.
● 출력 전류, 전압, 주파수 등을 표시하는 LED 디스플레이가 장착되어 있습니다.
●시스템 매개변수는 키패드를 통해 설정할 수 있습니다.
●가변 주파수 모드와 상용 주파수 모드 모두에서 작동할 수 있습니다.
●가변 주파수 작동 시 작업 모드는 수동 또는 자동일 수 있습니다.
●시작시간과 동작빈도를 임의로 설정할 수 있습니다.
Q1: 가변 속도 드라이브 전기 제어 캐비닛은 주로 어떤 장비에 사용됩니까?
A1: 이 가변 속도 드라이브 제어 캐비닛은 고온 펌프, 깊은 우물 펌프 및 하천 흡입 펌프와 같은 모든 종류의 수중 펌프를 위한 특수 지원 장비입니다. 유전 물 공급, 깊은 우물 물 공급 및 강물 취수 프로젝트에 적합합니다.
Q2: 기존 고정 속도 제어와 비교하여 주파수 변환 제어의 핵심 장점은 무엇입니까?
A2: 전통적인 고정 속도 제어 상자와 비교하여가변 속도 드라이브 전기 제어 캐비닛필요에 따라 펌프 속도를 자유롭게 조정할 수 있습니다. 더 많은 에너지를 절약하고, 소프트 스타트로 장비 마모를 줄이며, 완전한 안전 보호 기능을 갖추고 있어 펌프 작동이 더욱 안정적이고 안전하며 절전 효과가 있습니다.
Q3: 이 제어 캐비닛이 혹독한 실외 작업 환경에 적응할 수 있습니까?
A3: 그렇습니다. 이 전기 제어 캐비닛은 밀봉된 산업용 쉘과 고품질 내부 부품을 채택합니다. 방진, 방수 및 간섭 방지 기능이 있으며 유전, 우물 및 강물 취수 프로젝트를 위한 습하고 먼지가 많은 야외 환경에서 안정적으로 작동할 수 있습니다.

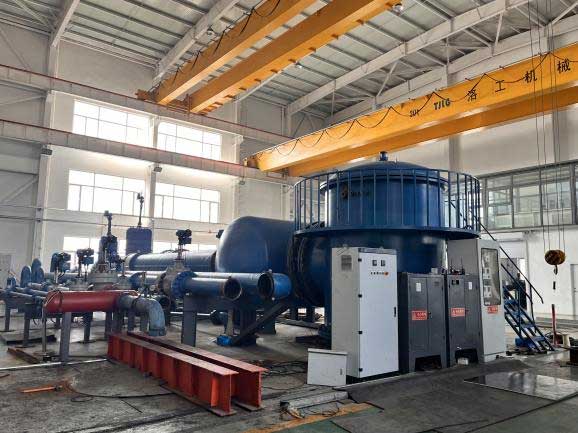

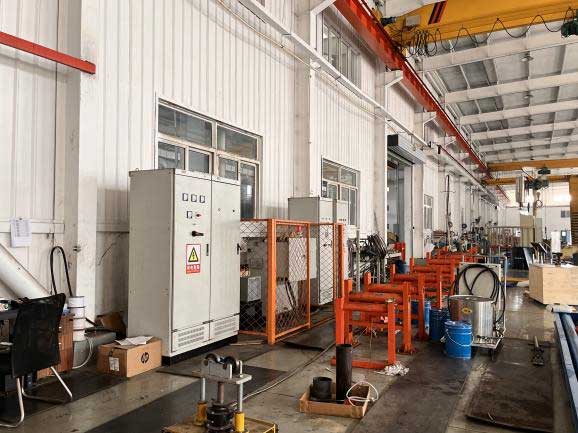

우리는 모든 가변 속도 드라이브 전기 제어 캐비닛에 대해 엄격한 품질 관리를 따릅니다. 일반적인 단일 부품 검사와 달리 당사의 모든 캐비닛은 배송 전에 일치하는 수중 펌프 세트로 테스트됩니다. 각 장비는 전체 작동 테스트, 속도 조정 테스트 및 부하 시뮬레이션 테스트를 통과합니다. 이 실제 펌프 매칭 테스트는 캐비닛과 펌프 간의 완벽한 조화를 보장합니다. 모든 제품은 완벽한 매칭 테스트를 통과한 후에만 배송되므로 안정적이고 신뢰할 수 있는 현장 작동이 보장됩니다.
우리는 수중 펌프 제어 장비 개발 및 생산에 대한 풍부한 경험을 보유하고 있습니다. 모든 가변 속도 드라이브 전기 제어 캐비닛 제품은 안정적인 품질과 낮은 고장률로 엄격한 테스트를 거쳤습니다. 우리는 다양한 펌프와 작업 조건에 맞게 맞춤형 매개변수와 기능을 지원합니다. 우리는 완전한 사전 판매 상담, 현장 안내 및 판매 후 유지 관리 서비스를 제공합니다. 당사의 제품은 전 세계적으로 판매되며 비용 효율적이고 안정적인 제어 솔루션을 통해 다양한 유전, 우물 및 강물 취수 프로젝트에 서비스를 제공합니다.
