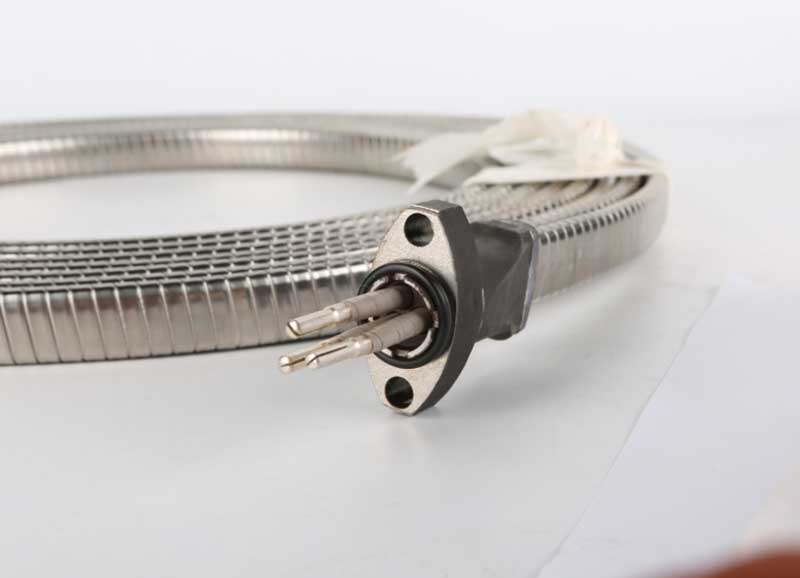

천진 아오테기갑 케이블고온 저항, 내유성 및 우수한 내마모성이 특징입니다. 이 케이블 시리즈에는 열악한 유전 작업 환경을 위해 특별히 개발된 원형 및 평면 구조 유형이 포함됩니다. 장갑 외부 레이어는 강력한 인장 강도와 압출 방지 성능을 제공하여 지하 코어 손상을 방지합니다.
이 제품은 고열 및 기름기 많은 조건에서 안정적인 전기 절연성을 자랑하며 전 세계 석유 개발 현장의 ESP 오일 수중 펌프 및 하향공 석유 추출 장비와 널리 일치합니다.
| AWG시리즈 | 단면적(mm2) | 코어 수 | 소선 수/단일 소선의 호칭 직경(mm) | 정격전압등급(kV) | 작동 온도(℃/°F) |
| AWG7 | 10 | 3 | 1/3.67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 19.1/5 | ||
| AWG2 | 33 | 3 | 1/6.54;7/2.50 | ||
| AWG1 | 42 | 3 | 1/7.35;7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25;7/3.16 |
| 암호 | 설명 | 약어 | 암호 | 설명 | 약어 |
| 절연층 재료 | 아머링 레이어 재료 | ||||
| P | 폴리프로필렌(변성 폴리프로필렌 포함) | PP(MPP) | - | 아연 도금 강철 테이프 | GST |
| E | 에틸렌 프로필렌 고무 | EPDM | M | 모넬테이프 | 엄마 |
| YJ | 가교 폴리에틸렌 | XLPE | X | 스테인레스 스틸 테이프 | SS316 |
| 이인칭 대명사 | 폴리이미드-F46 복합 필름 + 에틸렌 프로필렌 고무 결합 절연 | PI-FEP/EPDM | |||
| YF | 폴리이미드-F46 복합 필름 + 퍼플루오로에틸렌 프로필렌 고무 결합 절연 | PI-FEP | |||
| 외장층 재료 | 브레이드층(필러층) | ||||
| Q | 납합금 | 납합금 | 폴리테트라플루오로에틸렌 | PTFE | |
| E | 에틸렌 프로필렌 고무 | EPDM | 아라미드 섬유 테이프 | 후미 | |
| H | 클로로술폰화 폴리에틸렌 | CSM | 나일론 섬유 테이프 | NFT | |
| F | 퍼플루오로에틸렌 프로필렌 고무 | FEP | 폴리프로필렌(내유 쿠션층) | PP | |
| N | 니트릴 고무 | NBR | |||
| AWG시리즈 | 최대 치수 | |||||
| 플랫 케이블(mm×mm) | 구형 케이블(mm2) | MLE 케이블(mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11.5×28.5 | 12.5×32 |
| AWG6 | 14.5×37.5 | - | - | - | 11.5×29.5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31.5 | 13.5×35 |
| AWG4 | 16×40 | 17×42.5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18.5×48.5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20.5×53 | 42 | 44 | - | - |
일반 케이블은 고온, 오일 오염, 반복적인 굽힘으로 인해 손상될 수 있습니다. 당사의 원형 및 평면 외장 케이블은 강화된 금속 외장 구조와 온도 및 내마모성 재료를 사용하여 굽힘 응력을 줄이고 열, 마찰 및 기계적 충격을 견뎌냅니다. 두 가지 구조 옵션은 서로 다른 동적 작동 요구 사항을 충족하여 서비스 수명을 연장하고 케이블 고장 위험을 줄이는 데 도움이 됩니다.

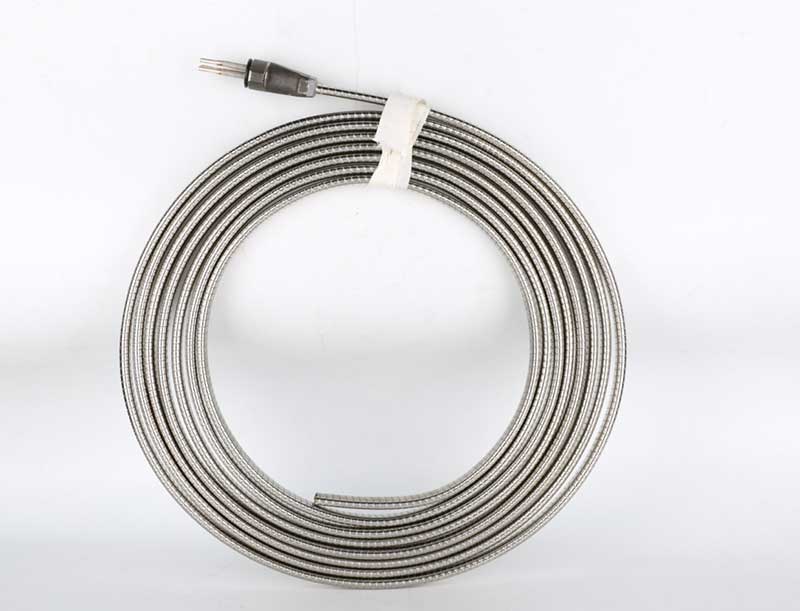

둥근장갑 케이블드래그 체인 및 케이블 트레이와 같은 기존 배선 용도에 적합합니다. 플랫 아머드 케이블은 좁은 웰헤드, 소형 장비 및 지하 케이블 트렌치를 포함하여 제한된 설치 공간을 위한 컴팩트한 구조를 특징으로 합니다. 두 가지 구조는 유연한 설치 옵션을 제공하고 케이블 배열 및 유지 관리를 단순화합니다.

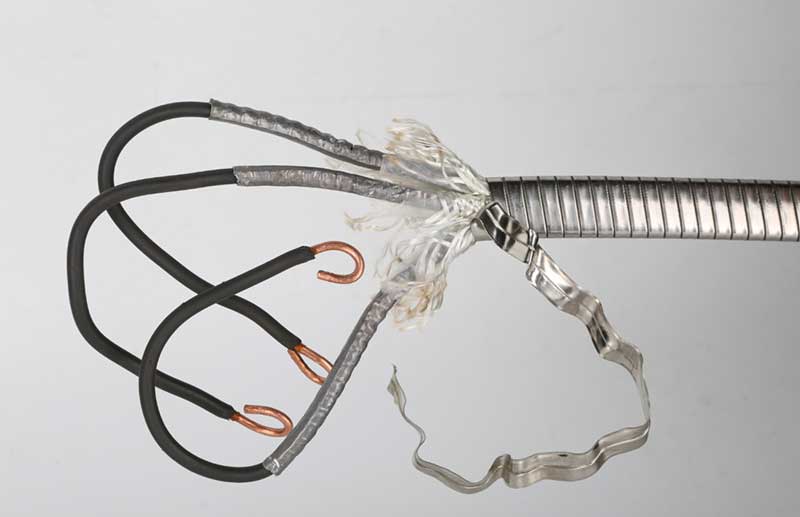

미세한 연선 도체, 내열성 절연층 및 강화된 장갑 구조로 제조된 케이블은 굽힘 저항, 내마모성, 압출 저항 및 충격 보호 기능을 제공합니다. 금속 갑옷 층은 외부 손상을 방지하는 데 도움이 되며, 내유성, 내부식성, 노화 방지와 같은 선택적 특성을 통해 유전 및 광산을 포함한 까다로운 환경에 적응할 수 있습니다.
정밀하게 제작된 도체는 일관된 전기 전도성과 감소된 전력 손실을 제공합니다. 선택적인 차폐 구조는 전자기 간섭을 줄여 산업 장비의 안정적인 전원 공급 및 제어 신호 전송을 지원합니다.
모든 제품은 생산 과정 전반에 걸쳐 표준화된 품질 관리 절차를 따릅니다. 일관된 제품 성능을 보장하기 위해 원자재 검증 및 생산 모니터링부터 완성된 케이블 테스트까지 검사가 수행됩니다.
도체, 절연재 및 재킷 재료는 생산 전에 검사됩니다. 일관된 케이블 품질을 유지하기 위해 승인된 재료만 사용됩니다.
도체 직경, 절연체 두께, 재킷 동심도를 포함한 주요 매개변수는 생산 중에 모니터링됩니다. 배치 일관성을 유지하기 위해 필요한 경우 프로세스 조정이 수행됩니다.
정기 시험에는 도체 저항 시험, 절연 저항 시험, 내전압 시험, 스파크 시험, 치수 검사 및 외관 검사가 포함됩니다.
맞춤형 시험에는 굽힘 피로 시험, 인장 강도 시험, 내마모성 시험, 고온 노화 시험, 내유성 시험, 저온 유연성 시험 및 난연성 시험이 포함됩니다.
요청 시 프로젝트 승인을 위한 전체 테스트 보고서가 제공됩니다.
자동화된 장갑 케이블 생산 라인을 갖춘 당사 공장에서는 샘플 개발, 맞춤형 주문 및 장기 프로젝트 공급을 포함하여 원형 및 평면 장갑 케이블의 대량 생산을 지원합니다. 표준화된 생산 프로세스, 자동화된 테스트 및 수출 표준 포장은 일관된 배송을 보장합니다.
산업 자동화:자동화된 생산 라인, 산업용 로봇 및 고주파 모션 배선 애플리케이션
드래그 체인 시스템:꼬임 방지 및 내마모성 케이블 성능이 요구되는 연속 굽힘 애플리케이션
리프팅 및 게양 장비:이동식 크레인, 갠트리 크레인, 리프팅 플랫폼 및 이동식 전원 공급 시스템
석유 및 가스 산업:고온, 오일 오염 및 마모 조건에서 작동하는 유정 및 하향공 석유 장비
광업 및 중공업:충격 및 마모 방지가 필요한 이동식 광산 기계 및 중장비
항만 및 물류 장비:옥외 환경 및 부식 위험에 노출된 항만 기계 및 자동화 창고 장비
우리는 장비 요구 사항, 작동 온도 및 마모 조건을 기반으로 맞춤형 산업용 외장 케이블 솔루션을 제공합니다. 원형 및 평면형 외장 케이블 옵션을 통해 고객이 적합한 구조, 사양 및 보호 재료를 선택할 수 있도록 돕습니다.
우리는 케이블 구조, 성능 요구 사항 및 생산 수량을 포함한 OEM/ODM 맞춤화를 지원합니다. 표준화된 제조 프로세스와 유연한 생산 능력은 소량 주문, 대량 공급 및 장기 프로젝트를 지원합니다.
당사의 기술 팀은 케이블 선택 위험과 유지 관리 비용을 줄이는 데 도움이 되는 제품 선택 지원 및 적용 지침을 제공합니다. 수출 경험과 기술 서비스는 협력 과정 전반에 걸쳐 글로벌 고객을 지원합니다.
Q1: 원형 및 평면 장갑 케이블을 결합하면 어떤 이점이 있습니까?
A1: 두 구조는 서로 다른 설치 요구 사항을 충족합니다. 원형 외장 케이블은 범용 보호와 유연한 설치를 제공하는 반면, 평면 외장 케이블은 좁은 웰헤드 장비와 같은 제한된 공간에 적합합니다. 이 조합은 열 노출, 마모, 설치 공간 및 케이블 이동과 관련된 문제를 해결하는 데 도움이 됩니다.
Q2: 케이블은 장기간 반복 굽힘에 적합합니까?
A2: 그렇습니다. 케이블은 내열성 재킷과 강화된 장갑 구조를 사용합니다. 지속적인 동적 작동을 지원하기 위해 굽힘 피로, 고온 노화 및 내마모성에 대한 테스트를 거쳤습니다.
Q3: 특별한 작업 조건에 맞게 케이블을 맞춤 제작할 수 있습니까?
A3: 그렇습니다. 우리는 케이블 구조, 도체 사양 및 케이블 길이에 대한 맞춤형 서비스를 제공합니다. 추가 옵션에는 고온 저항, 내마모성, 내유성, 난연성 및 다양한 작동 환경을 위한 차폐 기능이 포함됩니다.
모든 외장 케이블은 온도 저항, 내마모성, 노화 저항 및 충격 보호에 초점을 맞춘 검사를 받습니다. 제품은 필수 테스트를 통과한 후 배송됩니다.
자동화된 생산 라인은 지속적인 공급, 맞춤형 주문 및 대규모 프로젝트를 지원합니다. 우리는 일관된 성능과 긴 서비스 수명을 요구하는 산업용 애플리케이션을 위한 외장 케이블 솔루션을 제공합니다.
