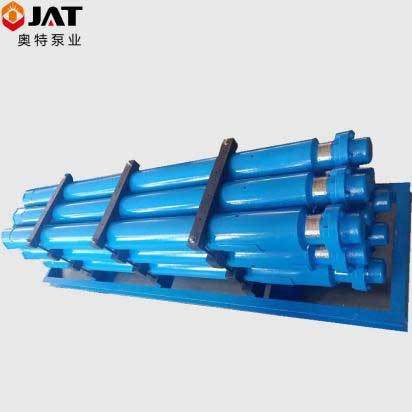

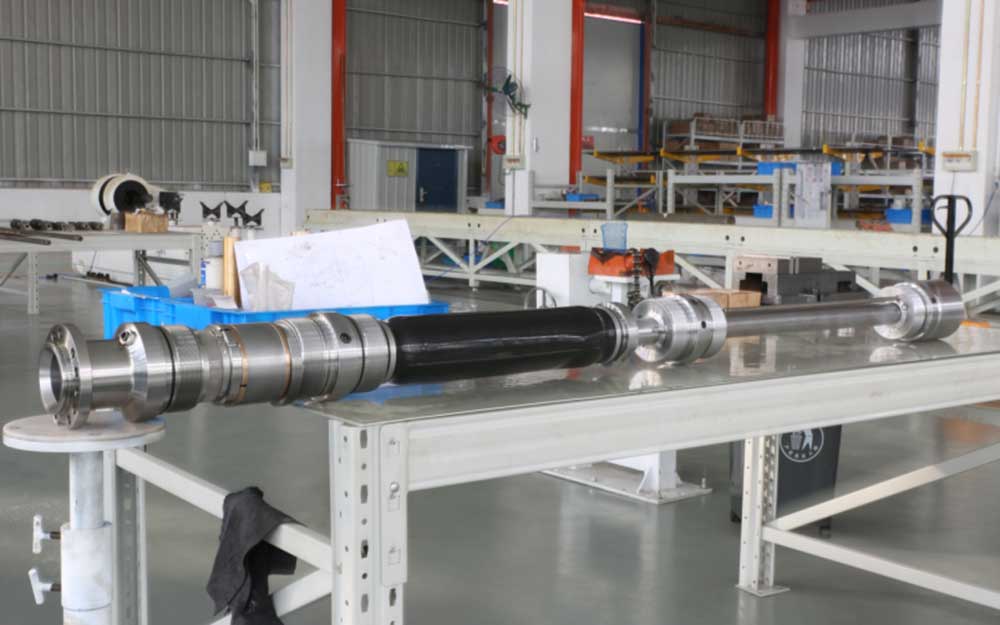

그만큼전기 수중 펌프깊은 유정, 해양 플랫폼 및 복잡한 저수지 조건에서 지속적인 원유 생산을 위해 설계된 다운홀 인공 리프트 시스템입니다. 고성능 수중 모터, 다단 원심 펌프, 가스 및 모래 방지 보호 시스템, 안정적인 씰링 구조를 통합하여 안정적인 오일 리프팅 성능을 제공합니다.
고수위 유정, 성숙한 유전, 해양 생산 및 까다로운 저수지 환경을 위해 설계된 석유 ESP 시스템은 운영자가 생산 효율성을 향상시키고 작업 빈도를 줄이며 장기 운영 비용을 낮추는 데 도움이 됩니다.
다양한 펌프 직경, 출력 구성 및 재료 옵션을 사용할 수 있으므로 유정 깊이, 유체 특성, 온도 및 생산 요구 사항에 따라 맞춤화할 수 있습니다.
| 아니요. | 장비명 | 필요성 | 조달방법 | 장비 설명 |
| 육상 시설 | ||||
| 1 | 정션박스 | 선택 과목 | 고객 제공 |
1. 접지 케이블 우물의 지하 케이블 연결용 2. 지하 광산의 고압 가스 방지 |
| 2 | 가변 주파수 승압 변압기 | 필수의 | 고객 제공 | 전원 전압을 전동 펌프에 필요한 접지 전압으로 높이는 데 사용됩니다. |
| 3 | 저전압 가변 주파수 제어 캐비닛(사인 필터 포함) | 필수의 | 고객 제공 | 전동펌프의 작동상태를 제어, 보호, 조정하기 위한 것 |
| 4 | 필터 | 선택 과목 | 고객 제공 | 전력망의 전기 펌프 및 중요 장비 보호용 |
| 5 | 표면 케이블 | 선택 과목 | 고객 제공 |
1. 지상 장비를 연결하는 데 사용됩니다. 2. 제어 펌프 비용 |
| 다운홀 튜빙 스트링 커넥터 | ||||
| 1 | 우물 머리 장비 | 필수의 | 고객 제공 | 1. 튜빙 스트링 걸기와 표면 파이프라인 연결용 2. 지하 케이블 통로용 |
| 2 | 송유관 | 필수의 | 고객 제공 | 전기 펌프를 연결하고 우물 유체 리프팅 채널을 형성하는 데 사용됩니다. |
| 3 | 배수 밸브 | 선택 과목 | 고객 제공 | 펌핑용 튜빙웰 유체 배출 |
| 4 | 단일 흐름 밸브 | 필수의 | 고객 제공 | 펌프 차단 기능은 배관 스트링 내 우물 유체의 역류를 방지하여 수격 현상을 일으키고 전기 펌프를 손상시킬 수 있습니다. |
| 5 | 콘센트 연결 | 필수의 | 고객 제공 | 전기 펌프를 오일 파이프에 연결하는 데 사용됩니다. |
| 6 | 펌프 | 필수의 | 자기수용 | 필요한 리프팅 압력과 유량을 생성하는 데 사용됩니다. |
| 7 | 가스 프로세서 | 선택 과목 | 자기수용 |
1. 가스록, 캐비테이션 등 가스가 전동펌프에 미치는 영향을 줄이기 위해 2. 충분한 양력 흐름 |
| 8 | 가스 분리기 또는 입구 섹션 | 필수의 | 자기수용 |
1. 가스록, 캐비테이션 등 가스가 전동펌프에 미치는 영향을 줄이기 위해 2. 충분한 양력 흐름 3. 우물 유체가 펌프로 들어갈 수 있는 채널을 형성합니다. |
| 숫자 | 장치 이름 | 필요성 | 취득방법 | 장치 설명 |
| 다운홀 튜빙 스트링 커넥터 | ||||
| 9 | 보호자 | 필수의 | 자기수용 |
1. 모터 토크를 펌프에 전달하는 데 사용됩니다. 2. Wellbore의 수중 모터에 대한 압력 균형 3.캐리어 펌프의 축력 4. 수중 모터용 모터 오일 보충 5. 수중 모터용 축 씰 |
| 10 | 수중 모터 | 필수의 | 자기수용 | 전기에너지를 기계에너지로 변환하고 펌프 작동에 필요한 동력을 공급하는데 사용됩니다. |
| 11 | 다운홀 센서 | 선택 과목 | 고객 제공 | 우물 유체 및 전기 펌프 입구 압력, 온도, 진동, 절연 등을 실시간 모니터링합니다. |
| 12 | 감독 | 필수의 | 자기수용 | 펌프 다운홀 안내 및 안정화 |
| 다운홀 케이블 장비 및 액세서리 | ||||
| 1 | 케이블 패서 | 선택 과목 | 고객 제공 |
1. 수원 장치를 통한 케이블 밀봉에 사용됩니다. 2. 수원 장치와 호환되는 치수 구조 3. 모터의 높은 접지 전압에 견딜 수 있음 |
| 2 | 전원 케이블(플랫 케이블) | 필수의 | 고객 제공 |
1. 다운홀 튜빙 스테이지의 동력 전달 2. 케이블은 우물 온도 및 우물 조건과 호환되어야 합니다. |
| 3 | 장력 케이블 및 장력 케이블 커넥터(소형 플랫 케이블) | 필수의 | 자기수용 |
1. 다운홀 전기 펌프 스테이지의 동력 전달 2. 케이블은 우물 온도 및 우물 조건과 호환되어야 합니다. 3.모터에 밀봉되어 있어야 합니다. |
| 4 | 케이블 피복 및 케이블 클램프 또는 장치 케이블 보호기 | 필수의 | 자기수용 | 전기펌프 스테이지의 케이블 고정 및 보호 |
| 5 | YouTube:교차 커넥터 클램프 케이블 보호기 | 필수의 | 고객 제공 | 오일 파이프 스테이지의 케이블 고정 및 보호 적용 |
| 숫자 | 장치 이름 | 필요성 | 취득방법 | 장치 설명 |
| 지하 사용을 위한 기타 액세서리 | ||||
| 1 | 전기 펌프 다운홀 액세서리 패키지(모터, 보호 장치, 웰헤드 섹션 또는 분리기, 펌프, 가스 처리기 포함) | 필수의 | 자기수용 | O-링, 나사, 모터 오일 등 지하 응용 분야의 일회용 부품용입니다. |
| 2 | 케이블 연결 액세서리 팩 | 선택 과목 | 자기수용 | 인입케이블을 절연테이프, 외장케이블 등의 전원케이블에 연결하는데 사용됩니다. |
| 3 | 샤프트 아래로 내려가는 기타 장비용 액세서리 | 필수의 | 일부 장치 제공업체는 다음을 제공합니다. | |
| 하향공 도구 | ||||
| 1 | 케이블 따기 및 부설 기계 | 선택 과목 | 구매, 임대 또는 기타 케이블 배포 수단으로 이용 가능 | |
| 2 | 케이블 풀리 | 필수의 | 고객 제공 | 케이블 배치용 |
| 3 | 오일 충전 장비 | 필수의 | 자기수용 | 전동펌프 오일주입용 |
| 4 | 전기 펌프 호이스트 | 필수의 | 자기수용 | 다운홀 호이스팅용 |
| 5 | 축 | 필수의 | 자기수용 | 다운홀 디스크 샤프트 |
| 6 | 리프팅 잭 | 자기수용 | 전기 모터에 사용하려면 다음을 수행해야 합니다. | |
| 7 | 기타 다운홀 도구 | 필수의 | 일부 장치 공급업체는 다음을 제공합니다. | |
| 유형 | 시리즈 | 최대 직경(mm) |
| 펌프 | 338 | 86 |
| 보호자 | 338 | 86 |
| 모터 | 375 | 95.25 |
| 유형 | 시리즈 | 최대 직경(mm) |
| 펌프 | 400 | 101.6 |
| 보호자 | 400 | 10.1.6 |
| 모터 | 456 | 115.82 |
| 유형 | 시리즈 | 최대 직경(mm) |
| 펌프 | 513/538/562 | 130.3/136.7/143 |
| 보호자 | 513 | 130.3 |
| 모터 | 540/562 | 138/143 |
| 유형 | 시리즈 | 최대 직경(mm) |
| 펌프 | 675 | 171.45 |
| 보호자 | 675 | 171.45 |
| 모터 | 738 | 187.45 |
| 유형 | 시리즈 | 최대 직경(mm) |
| 펌프 | 862 | 219 |
| 보호자 | 675 | 171.45 |
| 모터 | 738 | 187.45 |
• 육상 유전 개발:그만큼전기 수중 펌프 기존 유정, 저압 유정 및 범람 개발 유정에 완벽하게 적용 가능하며 안정적인 일일 원유 양중을 제공하고 육상 유전의 장기 연속 생산 요구를 충족합니다.
• 해양 석유 및 가스 생산:좁은 해양 유정 구멍과 열악한 해양 작업 조건에 적응할 수 있으며, 컴팩트한 구조와 낮은 고장률을 특징으로 하여 해양 유지 관리 및 운영 비용을 절감합니다.
• 특수 저수지 운영:고수위, 약간 부식성이 있고 마모성이 있는 유정과 지열 유정에 적용 가능하며 복잡한 작업 조건에서 안전하고 효율적인 유체 리프팅을 지원합니다.
• 유정 자극 및 복원:수율이 낮고 고갈된 유정에 이상적이며 유체 전달 효율성을 효과적으로 개선하고 노후화된 유전의 생산 능력을 되살립니다.
•구조 설계:전기 잠수정 펌프는 다양한 유정 크기와 완벽하게 일치하고 다양한 유형의 유정에 적응할 수 있는 다양한 외부 직경 옵션을 갖춘 깔끔하고 컴팩트한 외관을 채택합니다.
•높은 리프팅 효율성:최적화된 다단계 유압 구조로 안정적인 압력 부스트와 큰 유량을 제공하여 고효율 연속 원유 리프팅을 실현합니다.
•탁월한 환경 적응성:프리미엄 밀봉 및 보호 구조를 갖추고 있어 오일, 가스 및 물이 혼합된 다운홀 혼합 매체로 인한 부식 및 마모에 강합니다.
•낮은 운영 비용:낮은 에너지 소비, 안정적인 작동 및 낮은 고장률이 특징이므로 수동 유지 관리 및 현장 종료 손실이 크게 줄어듭니다.
•긴 서비스 수명:공장에서 보정된 조립 및 고하중 베어링 설계는 전반적인 구조적 안정성을 향상시키고 장비 작동 주기를 연장합니다.
400 시리즈:소구경의 기존 유정용으로 설계된 콤팩트한 표준 모델입니다. 적당한 유량과 경제적인 작동이 필요한 일반 유전 생산 응용 분야에 적합합니다.
538/540 시리즈:코일형 튜브 배치 시스템용으로 설계되었으며 중간 및 큰 직경의 유정에 적합합니다. 더 높은 유속과 리프팅 용량이 필요한 응용 분야를 지원합니다.
실패 방지 구조:고하중 스러스트 베어링과 밀봉된 보호 구조는 다운홀 충격 하중을 견디고 작동 중 장비 손상을 줄이는 데 도움이 됩니다.
에너지 효율적인 운영:최적화된 유압 설계는 유체 흐름 저항과 유압 손실을 줄여 연속 작동 중에 에너지 소비를 줄이는 데 도움이 됩니다.
유연한 구성 옵션:부식, 마모 및 고온 조건과 관련된 응용 분야에 대해 여러 펌프 사양 및 재료 옵션을 사용할 수 있습니다.
낮은 유지 관리 요구 사항:긴 서비스 간격, 감소된 유지 관리 빈도 및 일관된 작동 성능은 전체 운영 비용을 줄이는 데 도움이 됩니다.
ESP 선택은 실제 유정 조건과 운영 요구 사항을 기반으로 해야 합니다.
더 높은 생산 유정에는 다음이 필요합니다.더 큰 펌프 직경, 더 높은 유량, 최적화된 유압 스테이지
깊은 우물에는 다음이 필요합니다. 더 높은 헤드 성능, 더 많은 펌프 단계, 강화된 기계 구조
주요 요소는 다음과 같습니다.워터 컷 비율, 가스 함량, 모래 농도, 부식 수준, 원유 점도
고온 우물에는 다음이 필요합니다.고온 모터 절연, 내열 소재, 냉각 설계 개선
합금 샤프트 및 부식 방지 부품을 포함한 핵심 재료는 다운홀 적용 요구 사항을 준수하는지 확인하기 위해 생산 전에 검사됩니다.
임펠러, 디퓨저 및 구조 부품 가공의 정확성을 높이기 위해 전산 유체 역학 분석 및 CNC 가공이 적용됩니다.
각 펌프 장치는 납품 전에 유량 성능 테스트, 압력 테스트, 작동 테스트 및 밀봉 검사를 거칩니다.
일관된 제품 성능을 유지하고 조립 편차를 줄이기 위해 통일된 조립 절차와 공장 교정 프로세스가 구현됩니다.
제품 추적성 및 프로젝트 검증을 위해 생산 및 테스트 기록이 유지됩니다.
