ESP(Electric Submersible Pump)는 유정 생산성을 향상시키기 위해 사용되는 하향공 인공 리프트 장치입니다. 그것은 주로 중간 깊이 유정, 고수위 유정, 중유정 및 해양 생산정에 사용됩니다. 유전. 시스템은 수중모터, 프로텍터, 기액분리기, 다단식 원심펌프 등이 있다. 모터는 펌프 장치를 고속으로 회전시켜 지속적으로 들어 올리도록 구동합니다. 우물에서 표면까지의 원유.
전통적인 기계적 오일 회수 방법에 비해 ESP는 넓은 배기량 범위, 깊은 우물 환경에 대한 적응성, 더 작은 표면 면적 및 강력한 연속 작동 능력. 그들은 유정 깊이, 케이싱 크기, 원유 점도, 가스 함량 및 부식성 환경에 따라 맞춤 설정할 수 있습니다. 장기적으로 안정적인 유전 생산을 위한 신뢰할 수 있는 인공 리프트 솔루션을 제공합니다.

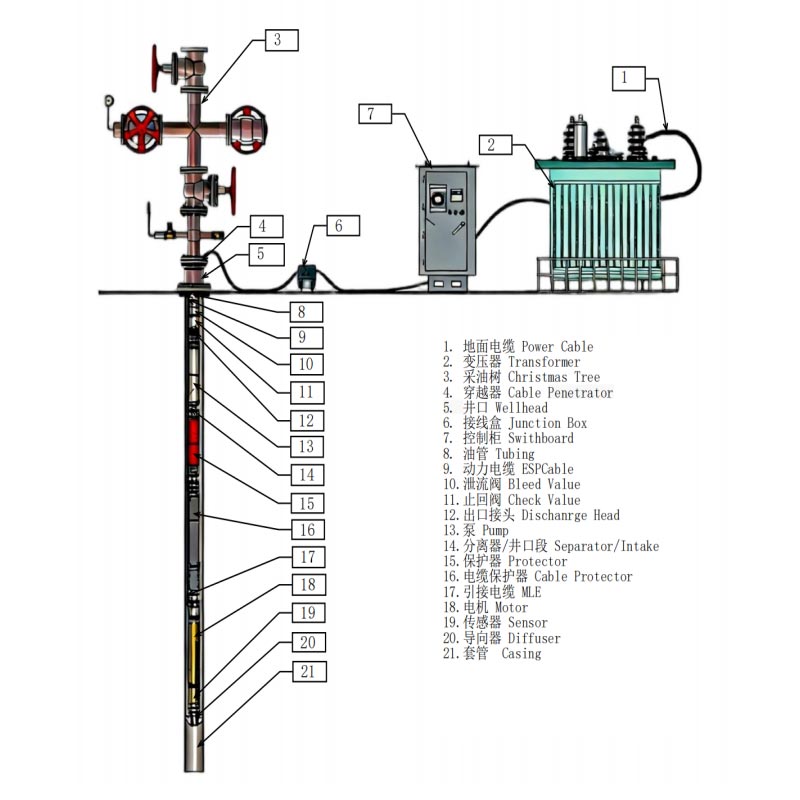

ESP 시스템은 유정 유체 레벨 아래에 설치되며 다음을 통해 다운홀 수중 모터에 전원을 공급합니다. 표면 제어 캐비닛.
수중 모터는 다단 원심 펌프를 구동하여 회전합니다.
유체는 입구를 통해 펌프 본체로 들어갑니다.
다단계 임펠러는 압력을 점진적으로 증가시킵니다.
원유, 천연가스, 생성수의 혼합물이 표면 파이프라인으로 이송됩니다.
보호 장치는 모터 내부 윤활유로부터 유정 유체를 분리하여 장기간 안정적인 작동을 보장합니다. 모터의.
ESP는 지속적인 다운홀 가압을 통해 생산 능력을 증가시켜 특히 적합합니다. 자연압력이 부족한 유정이나 회수 효율의 향상이 필요한 유정.
펌프 스테이지는 부식 방지 합금강으로 제작되었으며 정밀 CNC 가공으로 원활한 흐름과 높은 높이를 보장합니다. 효율성.
수중모터는 고온에 강한 절연재를 사용하여 수중에서도 안정적인 작동을 보장합니다. 고온 다운홀 환경. 프로텍터는 특수 아이솔레이션 오일을 사용하여 원유를 효과적으로 방지하고, 염수 및 가스가 모터 부품에 유입되는 것을 방지합니다.

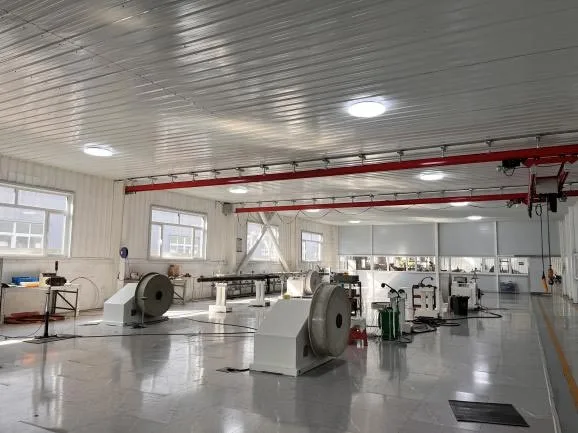

모든 중요한 구성 요소는 부식 방지 코팅 및 밀봉 처리를 거칩니다. 우리의 자동화된 조립 라인은 다음을 보장합니다. 모든 구성 요소의 정확한 일치. 완성된 유정을 위한 각 전기 수중 펌프는 완전한 공정을 거칩니다. 배송 전 다운홀 시뮬레이션 테스트.
ESP는 깊은 유정, 방향성 유정, 해양 플랫폼 유정, 고수위 유정, 중유에 적용될 수 있습니다. 열 회수 우물 및 작은 케이싱 우물.
다단계 원심 펌프 설계는 지속적이고 안정적인 리프팅 용량을 제공하여 더 나은 생산을 제공합니다. 전통적인 펌핑 장비에 비해 생산량이 많은 유정의 효율성.
전체 펌프 장치가 다운홀에 설치되어 표면 장비 설치 공간을 줄이고 작동 소음을 줄입니다. 해양 플랫폼과 같이 공간이 제한된 환경에 적합합니다.
황 함유, 고염 및 고온 저장소용, 합금강 및 스테인레스강 소재 부식 방지 코팅을 사용하면 장비의 장기적인 신뢰성을 향상시킬 수 있습니다.
| 유형 | 시리즈 | 최대 직경(mm) |
| 펌프 | 338 | 86 |
| 보호자 | 338 | 86 |
| 모터 | 375 | 95.25 |
| 유형 | 시리즈 | 최대 직경(mm) |
| 펌프 | 400 | 101.6 |
| 보호자 | 400 | 10.1.6 |
| 모터 | 456 | 115.82 |
| 유형 | 시리즈 | 최대 직경(mm) |
| 펌프 | 513/538/562 | 130.3/136.7/143 |
| 보호자 | 513 | 130.3 |
| 모터 | 540/562 | 138/143 |
| 유형 | 시리즈 | 최대 직경(mm) |
| 펌프 | 675 | 171.45 |
| 보호자 | 675 | 171.45 |
| 모터 | 738 | 187.45 |
| 유형 | 시리즈 | 최대 직경(mm) |
| 펌프 | 862 | 219 |
| 보호자 | 675 | 171.45 |
| 모터 | 738 | 187.45 |
ESP를 선택하는 것은 단순히 전력을 기준으로 하는 것이 아닙니다. 다음 사항을 종합적으로 고려해야 합니다.
1. 우물 깊이: 우물이 깊을수록 수두도 높아지고 필요한 전력도 커집니다.
2. 생산 요구 사항: 목표 일일 생산량을 기준으로 펌프 단계 수와 배기량을 결정합니다.
3. 원유 특성: 원유 점도, 모래 함량, 워터 컷 및 경유 비율을 포함합니다.
4. 유정 조건: 케이싱 크기, 온도, 부식성 환경 및 우물 경사각을 포함합니다. 이러한 매개변수를 포괄적으로 일치시킴으로써 ESP 과부하, 가스 잠금 및 조기 고장의 위험을 줄일 수 있습니다.
유정용 전기 수중 펌프는 다음 분야에서 널리 사용됩니다.
육상 유전 개발
해양 플랫폼 석유 생산
심해 유정 생산
수위가 높은 저수지
중유 열회수 프로젝트
방향성 및 수평 우물
이는 장기간 연속 생산과 높은 일일 생산량이 필요한 유전 프로젝트에 특히 적합합니다.
이 ESP는 ESP 플랫 케이블을 포함한 지원 액세서리와 완벽하게 일치하는 통합 API 치수 표준을 따릅니다. 웰헤드 씰링 어셈블리, 가변 주파수 제어 캐비닛, 다운홀 스크린 및 유량계. 표준 인터페이스 빠른 현장 조립을 실현하고, 설치 및 추후 검사 유지보수를 단순화하고, 유정 완성 시간을 단축합니다. 건설주기.
생산 과정에서 주요 구성 요소는 포괄적인 테스트를 거칩니다.
원료 화학 성분 테스트
CNC 정밀 가공 테스트
로터 동적 밸런싱 테스트
모터 절연 성능 테스트
펌프 장치 압력 테스트
씰링 성능 테스트
완벽한 기계 작동 시뮬레이션 테스트
모든 ESP 시스템은 유전의 장기적인 운영 요구 사항을 충족하는지 확인하기 위해 공장을 떠나기 전에 성능 검증을 거칩니다.
A1: 주로 깊은 유정, 중유정, 해양 생산정에 사용됩니다. 안정적으로 제공합니다 좁은 케이싱과 고온의 다운홀 환경에서 고유량 인공 리프트.
A2: 주요 흐름 및 변속기 구성 요소는 부식 방지 코팅이 된 황 방지 합금 소재를 채택합니다. 내장 프로텍터는 부식성 유체를 격리하여 모터 코어를 보호하여 장기간 지하 작업을 실현합니다.
A3: 그렇습니다. 우리는 유정 서비스를 위한 전문 OEM 전기 잠수정 펌프를 제공하고 펌프 단계를 사용자 정의하며, 우물 깊이, 조점도 및 지층수 구성에 따라 모터 출력 및 부식 방지 등급이 결정됩니다.
우리는 유전용 인공 리프트 장비 제조를 전문으로 하며 완전한 ESP 구성 솔루션을 제공합니다. 다양한 우물 조건에 맞게 조정되었습니다.
우리의 장점은 다음과 같습니다:
다양한 케이스 크기 지원
펌프, 모터, 보호 장치를 포함한 완벽한 시스템 제공
맞춤형 내식성 재료 지원
육상 및 해상 유전 응용 분야의 요구 사항 충족
OEM 제조 서비스 제공
포괄적인 예비 부품 공급 시스템
배송 전 성능 테스트 완료
장비 선택 및 시스템 매칭부터 사후 유지보수 지원까지 안정적이고 신뢰할 수 있는 ESP를 제공합니다. 전 세계 석유 및 가스 고객을 위한 솔루션입니다.
