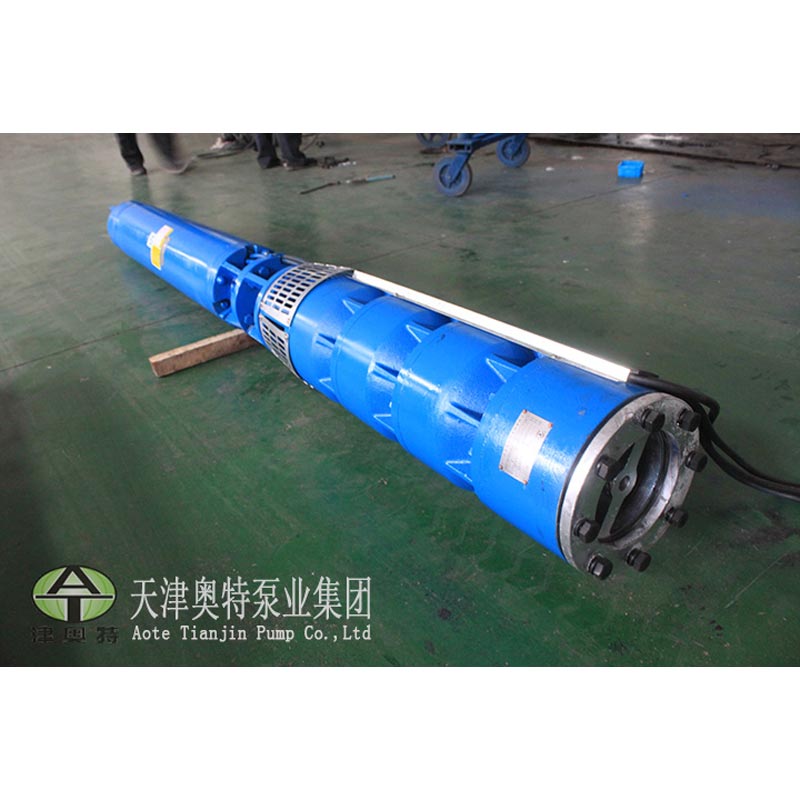

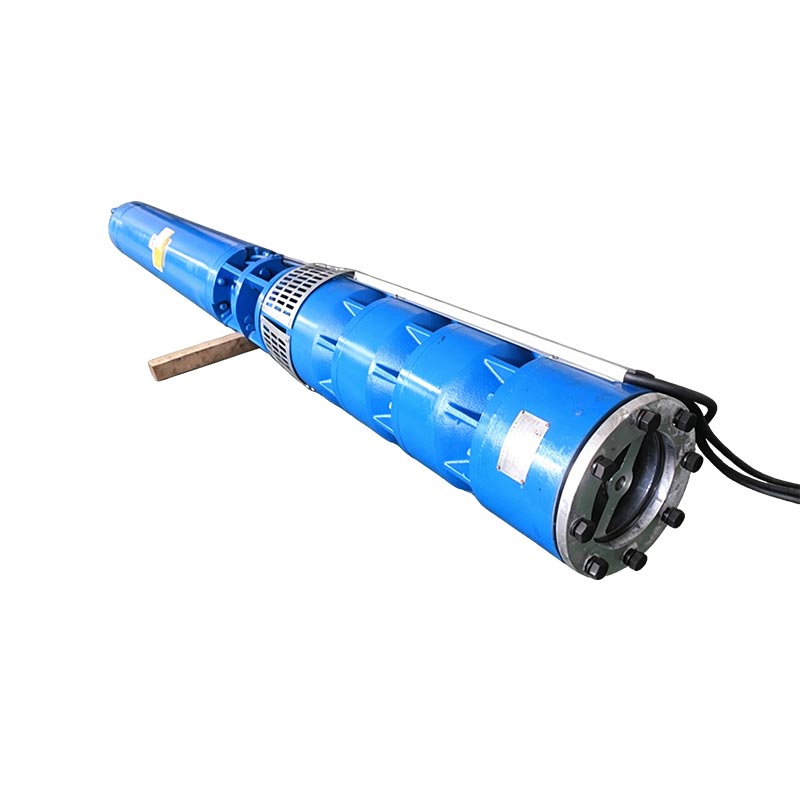

당사의 A5QJ 시리즈 관개용 심정 잠수정 펌프는 깊은 곳에서 지하수를 추출하도록 설계되었습니다. 우물, 강, 저수지 및 운하의 물 섭취 프로젝트. 농지 관개에 널리 적용되며, 산악 지역의 사람과 가축을 위한 가정용 물 공급, 도시의 배수에도 사용 가능합니다. 공장, 철도, 광산 및 건설 현장.
1. 통합 모터 및 펌프 구조, 높은 안전성과 신뢰성을 갖춘 수중 수중 작동.
2. 우물 케이싱에 대한 특별한 요구 사항은 없습니다. 상승 파이프는 해당 작동 압력만 견디면 됩니다.
3.Easy 설치, 운영 및 유지 보수, 작은 건평 점유; 펌프 하우스 건설이 필요하지 않습니다.
4. 컴팩트한 구조와 낮은 원료 소비.
| 목 | 사양 |
| 펌프 유형 | 수직 깊은 우물 잠수정 펌프 |
| 구조 | 다단 원심펌프 |
| 모터 유형 | 3상 비동기 수중 모터 |
| 정격전압 | 380V / 660V |
| 빈도 | 50Hz |
| 유량 범위 | 맞춤형 |
| 헤드 범위 | 최대 900m |
| 설치 유형 | 수직 설치 |
| 냉각방식 | 물로 채워진 모터 냉각 |
| 중간온도 | 20℃ 이하 |
| PH 범위 | 6.5–8.5 |
| 고체 입자 함량 | 0.01% 이하 |
1.3상 AC 전원: 50Hz 주파수, 정격 전압 380V 또는 660V(허용 공차 ±5%).
1. 질량 기준 고체 입자 함량 ≤ 0.01%.
2. 펌핑된 액체의 PH 값은 6.5에서 8.5 사이입니다.
3.중간 온도 ≤ 20℃.
4. 관개용 깊은 우물 잠수정 펌프의 입구는 동적 수위보다 최소 1m 아래에 있어야 합니다. 최대 잠수 깊이는 정수위에서 70m입니다. 펌프 바닥은 우물 바닥으로부터 최소 1m의 간격을 유지합니다.
5. 내벽이 매끄럽고 케이싱 전위가 없는 직선형 케이싱입니다.
1. 관개용 심정 수중펌프는 수중 3상 비동기 모터와 펌프 본체로 구성됩니다. 모터는 상부 펌프 장치와 직접 연결됩니다. 상단 모터 샤프트에 장착된 안정적인 샤프트 씰은 내부 모터 냉각수와 펌핑 매체 사이의 교차 누출을 방지하여 장기적으로 안정적인 작동을 보장합니다.
2. 펌프는 단일 흡입 다단 수직 원심 형입니다. 일치하는 모터는 물로 채워진 습식 수직형입니다. 배럴형 커플링을 통해 연결된 수중 비동기 모터.
3. 모터 권선은 나일론 외장 PE 방수 자석 와이어를 채택합니다. 모터 캐비티는 깨끗하고 담수로 채워져 있습니다.
4. 모터에는 물 윤활 가이드 베어링이 사용됩니다. 모터 하단의 스러스트 베어링은 양방향 축 방향을 지탱합니다. 펌프에서 추력. 하이 헤드 버전은 수입품과 일치하는 니켈 함유 구리 팬 모양의 스러스트 패드를 갖추고 있습니다. 축방향 하중 지지용 파일로스 슬라이딩 플레이트.
5. 고양력 모델의 경우 펌프와 모터 사이에 추가 축력 베어링 구성 요소가 최대 헤드 업으로 설치됩니다. 900m까지.
1. 시동하기 전에 모터 구멍을 깨끗한 물로 채우십시오. 서리 균열을 방지하기 위해 겨울 보관을 위해 모든 내부 물을 배수하십시오.
2. 장치의 절연 저항을 정기적으로 테스트하십시오. 값은 0.5 MΩ보다 낮아서는 안됩니다.
3. 표준 보증 기간: 정상 작동 시 1년.
예: QJ80-100-37
| 암호 | 의미 |
| Q | 잠수형 |
| J | 깊은 우물 응용 |
| 80 | 정격 유량: 80m³/h |
| 100 | 정격 헤드: 100m |
| 37 | 모터 출력: 37kW |
펌프 모델을 선택하기 전에 고객은 다음 정보를 확인해야 합니다.
관개 지역과 물 수요에 따라 필요한 물 생산량을 결정합니다.
다음을 포함하여 필요한 리프팅 높이를 계산합니다.
• 우물 깊이
• 수직 리프팅 거리
• 파이프라인 압력 손실
• 터미널 수압 요건
기존 우물 케이싱에 적합한 펌프 직경을 선택하십시오.
전압, 주파수, 사용 가능한 전기 용량을 확인하세요.
수온, PH 값, 고체 입자 함량을 확인하세요.
이러한 매개변수를 제공하면 선택한 펌프가 예상 성능을 제공하는 데 도움이 됩니다.
| 결함 현상 | 이유 | 솔루션 |
| 머리에 닿을 수 없거나, 물을 흡수할 수 없거나, 물 배출이 충분하지 않습니다. | 1. 동적 수위가 허용된 최소값 미만으로 떨어집니다. 동적 수위; 2. 리프트 파이프 파손 관절; 3. 모터의 역회전; 4. 전압 감소; 5.물이 막혔습니다. 입구; 6.커플러가 손상되었습니다. |
1. 우물 깊이를 늘리려면 펌프 단계와 리프트 파이프를 늘리십시오. 2. 파손 수리; 3.와이어 교체 커넥터; 4. 전압을 확인하십시오. 5. 세척수 입구; 6.커플러를 교체합니다. |
| 시동 시 모터가 작동하지 않고 윙윙거리는 소리가 납니다. | 1. 베어링 발작; 2. 모터의 단상 작동. |
1. 손상된 부품을 검사하고 수리합니다. 2. 연결선을 확인하고 결상을 찾습니다. |
| 대형 전류계 포인터 스윙 | 1. 동적 수위가 흡수 입구로 떨어집니다. 2. 동적 수위가 허용치 이하로 떨어집니다. 최소동적 수위; |
1. 배수량을 줄이고 침수 깊이를 늘립니다. |
| 장치의 격렬한 진동 | 1.펌프 스핀들이 구부러졌습니다. 2. 유닛 베어링 부분의 마모가 너무 큽니다. 3.너무 강렬하다 스로틀; 4. 커플러가 손상되었습니다. |
1. 스핀들을 교정하십시오. 2. 베어링을 교체하십시오. 3. 게이트 밸브를 확대하십시오. 4.커플러를 교체합니다. |
| 흐름 감소 | 1. 링 착용시 마모가 발생합니다. 2. 막힌 물 입구; 3. 리프트 파이프 사이의 누수 또는 껍질. |
1. 마모된 부품을 수리하거나 교체하십시오. 2. 세척수 입구; 3.연결부분을 확인해주세요. |
| 절연 저항의 급격한 감소 | 1. 모터 케이블 커넥터의 품질이 좋지 않습니다. 2. 모터 회전자 배선의 절연이 손상되었습니다. 3.착용 케이블. |
1. 케이블 커넥터를 다시 연결합니다. 2. 모터 배선 수리; 3.손상된 부분을 수리합니다. |
| 소비전력 증가(전류계 표시가 정격을 초과함) 값) |
1. 베어링 임펠러가 마모되었습니다. 2. 베어링 마모 후 모터의 상호 접촉; 3.마모 임펠러와 쉘 사이. |
1. 펌프를 검사하고 수리하십시오. 2. 모터를 검사하고 수리하십시오. 3. 흐름 제어 및 모터 추력 확인 베어링. |
깊은 우물 수중 펌프는 주로 깊은 우물에서 지하수를 추출하고 물을 공급하는 데 사용됩니다. 관개, 가정용, 산업 응용 및 기타 물 이동 프로젝트.
예. ATQJ 시리즈는 농지 관개, 스프링클러 시스템, 온실 관개 및 기타 용도로 설계되었습니다. 농업용수 공급 애플리케이션.
고객은 다음을 제공해야 합니다.
• 필요유량
• 펌프 헤드
• 우물 깊이
• 우물 직경
• 수원정보
• 전원 공급 장치 요구 사항
예. AOTE 펌프는 유량, 헤드, 모터 출력, 전압 및 재료를 포함한 펌프 매개변수를 사용자 정의할 수 있습니다. 프로젝트 요구 사항.
허용되는 설치 깊이는 선택한 모델 및 작동 조건에 따라 다릅니다. 머리가 높은 모델은 달성할 수 있습니다. 최대 900미터까지 머리를 들어 올립니다.
절연 저항, 케이블 상태, 작동 전류 및 물 출력을 정기적으로 점검하여 유지 관리하는 것이 좋습니다. 안정적인 성능.
AOTE는 수년 동안 펌프 제조를 전문으로 하여 다음과 같은 용도에 깊은 우물 수중 펌프를 제공해 왔습니다. 농업, 산업 및 도시 응용 프로그램. 숙련된 엔지니어링 역량과 유연한 제조 능력으로 다양한 물 공급 프로젝트를 위한 맞춤형 펌프 솔루션은 물론 표준 모델도 지원합니다.
